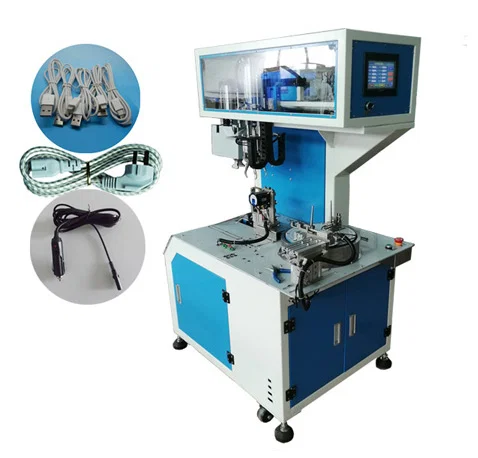

WPM-81M3 melipat kabel AC, DC, dan USB menjadi bentuk angka 8 dan menutup setiap gulungan dengan satu ikatan. Mesin ini disetel untuk diameter kawat maksimum 4 mm, jarak bagian gulungan 45-80 mm, dan panjang kabel hingga 3 m, dengan ikatan menutup pada diameter luar 20 mm.
Di bangku kerja, kabel USB 1 m memerlukan tiga lipatan dan satu ikatan, dan jumlah lilitan operator bergeser mengikuti batch. 81M3 menjaga jumlah lilitan dan posisi ikatan dari satu unit ke unit berikutnya dan berkapasitas 1800 pcs/jam pada panjang gulungan 1 m dan 3 lilitan; ikatan dipasang di dalam siklus, sehingga operator hanya memasang ujung kabel dan mengangkat gulungan jadi.
Mesin ini berbagi rentang 4 mm, 3 m, 20 mm, dan 1800 pcs/jam dengan 40XL, sehingga pilihan di antara keduanya adalah soal platform, bukan keluaran: 81M3 berada pada rangka 81 dengan panel HMI dan pintu kabinet tertutup serta memakai suku cadang yang sama dengan 81M dan 82M, sedangkan 40XL adalah unit lini 40 yang berdiri sendiri. Untuk kabel 6.2 mm naik ke 81M, untuk 10 mm ke 82M.
Fitur Utama
1. Penggulungan bentuk 8 dengan satu ikatan untuk kabel AC, DC, dan USB berukuran kecil.
2. Lebar gulungan 45-80 mm, sesuai untuk kabel konsumen 0.5-3 m.
3. Rentang kawat hingga OD 4 mm, mencakup kabel USB, pengisian daya, dan kabel daya kecil.
4. Satu ikatan pada diameter luar maksimum 20 mm, dengan panjang wirehead 0-130 mm yang dapat disetel.
5. Kapasitas nominal 1800 pcs/jam pada panjang gulungan 1 m dan 3 lilitan.
6. Panel HMI dan kabinet tertutup pada rangka 81; udara 0.55-0.65 MPa, 110/220 V, daya di bawah 2000 W, 160 kg.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|
| Nomor model | WPM-81M3 |
|---|
| Bentuk produk jadi | Bentuk 8, ikatan tunggal |
|---|
| Jenis kawat / kabel | AC / DC / USB, dll. |
|---|
| Diameter luar kawat | ≤ 4 mm |
|---|
| Jarak bagian gulungan | 45 - 80 mm |
|---|
| Panjang gulungan | ≤ 3 m (tergantung ukuran kawat) |
|---|
| Kecepatan gulungan | Dapat disetel |
|---|
| Diameter luar ikatan | ≤ 20 mm |
|---|
| Panjang wirehead | 0 - 130 mm |
|---|
| Panjang ekor kawat | > 0 mm |
|---|
| Kapasitas | 1800 pcs/jam (panjang gulungan 1 m, 3 lilitan) |
|---|
| Sambungan udara tekan | 0.55 - 0.65 MPa |
|---|
| Catu daya | 110 / 220 V (50 - 60 Hz) |
|---|
| Daya | ≤ 2000 W |
|---|
| Dimensi | 1040 x 720 x 1540 mm |
|---|
| Berat | 160 kg |
|---|
Aplikasi
— Sel perakitan harness kabel: kabel USB dan pengisian daya digulung dan diikat tunggal sebelum perakitan harness.
— Set kabel daya: kabel 1-3 m dilipat selebar 45-80 mm untuk pengemasan karton.
— Kabel adaptor DC: kabel keluaran digulung dengan lebar tetap agar steker tidak terkena ikatan.
— OEM elektronik konsumen: gulungan bentuk 8 dihitung ke dalam kantong plastik pada lini yang sama.
— Perakitan kontrak: kabel AC, DC, dan USB berukuran kecil diganti pada satu kepala.
