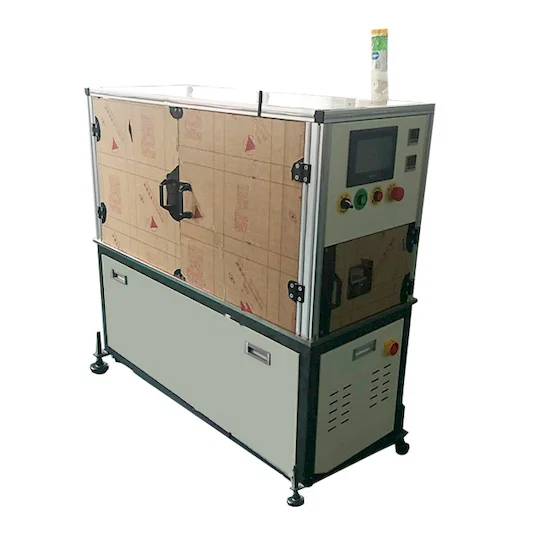

WPM-BZ1 mengulirkan sleeving jalinan yang dapat diperluas pada harness kabel dan memotongnya sesuai panjang. Mesin menerima mesh tenunan serat dan sleeving potong-leleh melalui tabung pemandu 12-25 mm dan memotong antara 100 mm hingga 1200 mm.

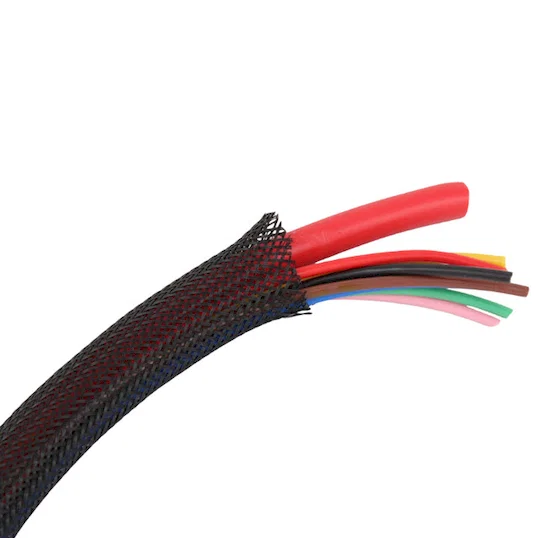

Memasang sleeving secara manual berjalan lambat dan ujung potongnya berjumbai. Mesin mendorong sleeve melewati bundel dan memotong dengan bilah panas sehingga mesh melebur pada potongan, menjaga ±3 mm pada panjang dengan 1000 pcs per jam atau lebih. Setiap komponen keluar pada panjang yang sama dengan ujung tertutup.
Ini satu-satunya model dalam kelompok yang tidak memasang pita. Model lain membalut pita perekat di sekeliling konduktor, sedangkan WPM-BZ1 menyuplai dan memotong sleeve jalinan pelindung pada harness yang telah dirakit, sehingga spesifikasinya berdasarkan diameter tabung pemandu dan panjang potong, bukan lebar pita dan tumpang tindih balutan.
Fitur Utama
1. Mengulir dan memotong sleeving mesh tenunan dalam satu siklus otomatis.

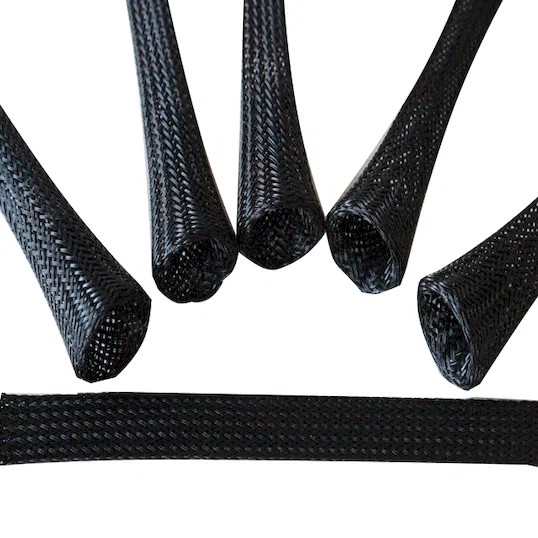

2. Bilah potong-leleh meleburkan ujung mesh untuk mencegah berjumbai.
3. Panjang potong 100-1200 mm dengan akurasi ±3 mm.
4. Diameter tabung pemandu 12-25 mm untuk berbagai ukuran sleeve.
5. Keluaran 1000 pcs per jam atau lebih.
6. AC 220 V satu fasa, 400 W/jam; suplai udara 0.4-0.6 MPa.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|
| Model | WPM-BZ1 |
|---|
| Fungsi | Penguliran dan pemotongan sleeving jalinan |
|---|
| Sleeving yang sesuai | Sleeving serat (mesh tenunan), bahan potong-leleh |
|---|
| Rentang kawat yang sesuai | Kustom (diameter kawat ≤ diameter pipa) |
|---|
| Diameter tabung pemandu | 12-25 mm |
|---|
| Panjang potong | 100-1200 mm |
|---|
| Akurasi potong | ±3 mm |
|---|
| Kecepatan | ≥ 1000 pcs/jam |
|---|
| Daya | AC 220 V satu fasa/50 Hz |
|---|
| Konsumsi energi | 400 W/jam |
|---|
| Sumber udara | 0.4-0.6 MPa |
|---|
| Suhu operasi | -5 C hingga +40 C |
|---|
| Kelembapan relatif | 40-90% RH |
|---|
| Berat | ± 80 kg |
|---|
Aplikasi
— Ruang mesin otomotif - melapisi bagian harness dengan sleeving terhadap gesekan sebelum dijepit.
— Mesin industri - sleeve mesh pelindung di atas kabel kontrol dan motor.
— Loom internal peralatan - melapisi bundel kabel yang melewati pelat logam.
— Kabinet rel dan energi - melapisi jalur kabel di mana ketahanan gesekan diperlukan.
— Kit kabel kustom - memotong panjang sleeve yang sesuai untuk bill of materials harness.
