Mesin Kupas Krimp Kawat Umpan Ujung WPM-2008A2-E

📅 2025-05-14 👁️ 1,621
  • Model Produk: WPM-2008A2-E

  • Spesifikasi

    Model: WPM-2008A2-E
    Dimensi: 500mm x 350mm x 730mm
    Daya: AC220V
    Tekanan Udara: 0.3-0.4 MPa
    Tekanan: 3000 kg
    Panjang Pengupasan: 1.0-10.0 mm
    Akurasi Pengupasan: 0.05-0.1 mm
    Akurasi Crimping: 0.05-0.1 mm
    Kapasitas AWG: #18-36
    Kapasitas Produksi: 3000-3500 pcs/jam
  • Minta Penawaran Sekarang

WPM-2008A2-E adalah mesin kupas dan krimp kawat otomatis dengan umpan ujung untuk AWG#18 hingga AWG#36. Mesin mengupas 1.0–10.0 mm, mengkrimp dengan tekanan 3000 kg pada udara bertekanan 0.3–0.4 MPa, dan menghasilkan 3000–3500 pcs/jam. Akurasi kupas dan akurasi krimp keduanya dijaga pada 0.05–0.1 mm, dan unit berukuran 500 × 350 × 730 mm berbobot 86 kg pada AC220V.

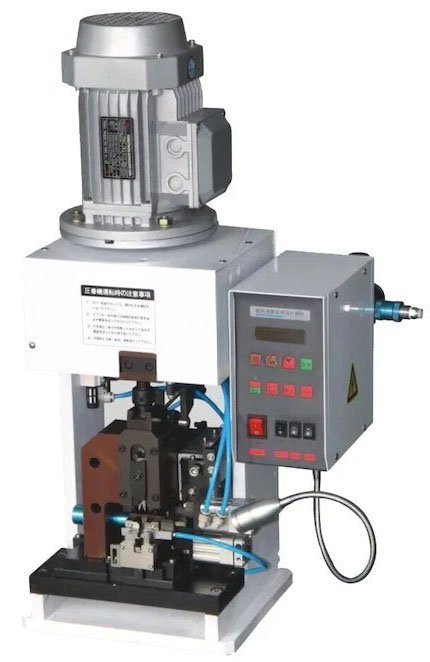

Umpan ujung membawa strip terminal masuk sepanjang sumbu aplikator dan bukan dari samping, yang membebaskan ruang di depan titik krimp dan memungkinkan panjang kupas mencapai 10 mm. Press dirating 3000 kg, sehingga terminal lebih berat dan kawat lebih besar pada rentang AWG#18 dikrimp tanpa press mencapai batas bawah. Motor vertikal berada di atas kolom 730 mm dan menggerakkan ram ke bawah, sedangkan kotak kontrol di sisi kanan menyetel panjang kupas dan posisi krimp.

Model ini adalah versi press lebih berat dan kupas lebih panjang dari WPM-2008A2. Model tersebut berjalan dengan umpan samping pada 2000 kg dan 0.6 MPa untuk 1.0–7.0 mm dan 5000–6000 pcs/jam; model ini menukar sebagian laju siklus dengan kupas 3 mm lebih panjang, tekanan 1000 kg lebih tinggi dan kebutuhan udara lebih rendah 0.3–0.4 MPa. Pilih model E ketika terminalnya berat atau panjang kupas melewati 7 mm.

Fitur Utama

1. Panjang kupas 1.0–10.0 mm, 3 mm lebih panjang daripada model umpan samping, untuk terminal yang memerlukan bukaan konduktor lebih panjang.

2. Tekanan krimp 3000 kg pada udara 0.3–0.4 MPa, kebutuhan udara lebih rendah daripada press 2000 kg yang berjalan pada 0.6 MPa.

3. Akurasi kupas dan akurasi krimp keduanya dijaga 0.05–0.1 mm, sehingga posisi konduktor dan tinggi krimp tetap di dalam jendela terminal.

4. Umpan ujung menjalankan strip terminal sepanjang sumbu aplikator, membiarkan bagian depan titik krimp tetap lapang.

5. 3000–3500 pcs/jam untuk siklus kupas dan krimp pada kawat AWG#18–36.

6. Motor vertikal pada kolom 730 mm menggerakkan ram dari atas; unit berdiri 500 × 350 mm di bangku.

Spesifikasi Teknis

ParameterSpesifikasi
ModelWPM-2008A2-E
Jenis mesinMesin pengupas dan pengempa kawat otomatis umpan ujung
Kapasitas kawatAWG#18–36
Panjang pengupasan1.0–10.0 mm
Akurasi pengupasan0.05–0.1 mm
Akurasi pengempaan0.05–0.1 mm
Kapasitas produksi3000–3500 pcs/jam
Tekanan pengempaan3000 kg
Udara bertekanan0.3–0.4 MPa
Cara umpanUmpan ujung
Catu dayaAC220V
Dimensi500 × 350 × 730 mm
Berat86 kg

Aplikasi

— Pengempaan terminal berat pada kawat AWG#18–20: press 3000 kg menutup terminal tubular dan berinsulasi dalam satu langkah.

— Harness peralatan dan kabel daya: panjang kupas 10 mm untuk terminal dengan barel konduktor panjang.

— Pengkabelan kabinet kontrol: kawat AWG#22–28 dikupas dan dikrimp pada akurasi 0.05–0.1 mm.

— Harness otomotif dengan terminal tersegel: umpan ujung menjaga titik krimp tetap mudah dijangkau untuk penggantian aplikator.

— Lead sensor dan konektor: batch pendek kawat halus di mana suplai udara 0.3–0.4 MPa dipakai bersama peralatan bangku lain.

stripping and crimping machine with waste paper reel and control panelblack and colored wires with crimped female quick-disconnect terminals
