Buku Panduan Pengguna Mesin Solder Semi-Otomatis | Spesifikasi Teknis & Panduan Operasi

2. Parameter Teknis

Tegangan Kerja	AC 220V / 50Hz
Tekanan Udara Kerja	2,5 - 4 kg/cm²
Daya Terukur	150W
Berat	20 kg
Dimensi Keseluruhan	470 x 400 x 370 mm (P x L x T)
Lingkungan Kerja	Suhu ruangan normal
Perawatan	Perawatan harian

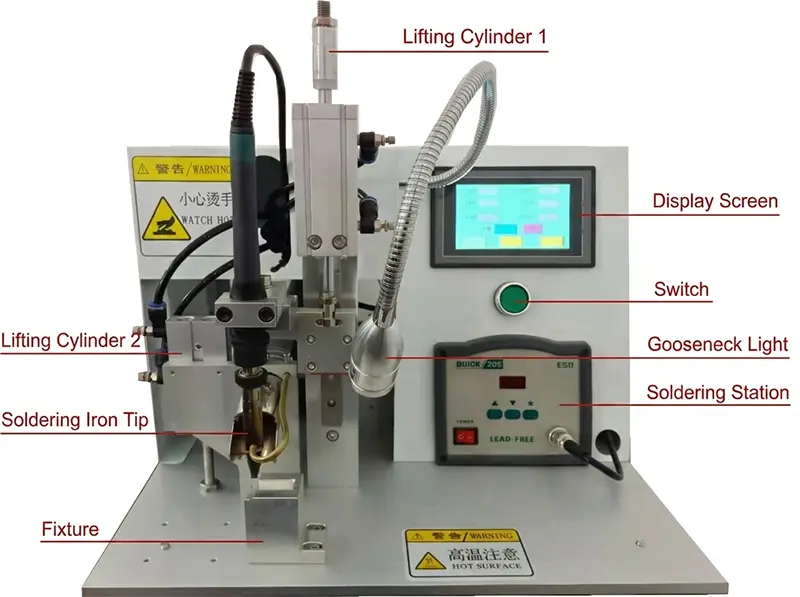

4. Pengenalan Fungsi
4.1 Silinder Angkat 1 - Tinggi Solder
Menyesuaikan ketinggian penyolderan ujung besi solder. Putar mur di bagian atas silinder untuk mengontrol pergerakan ke bawah kepala besi solder.
4.2 Silinder Angkat 2 - Tinggi Umpan Kawat Solder
Mengontrol ketinggian turunnya kawat solder. Sesuaikan batang sekrup di bagian bawah silinder untuk mengatur posisi umpan yang diinginkan.
4.3 Tampilan Kontrol
Layar digital memungkinkan Anda mengonfigurasi parameter berikut:
Jumlah Umpan Kawat: Panjang kawat solder yang dikeluarkan per siklus. 1000 = 1mm, 10000 = 10mm, dan seterusnya.
Jumlah Tarik Kawat: Panjang kawat solder yang ditarik kembali setelah penyolderan selesai. Ini diatur di pabrik dan penyesuaian tidak disarankan.
Kecepatan Umpan Kawat: Kecepatan umpan kawat solder selama proses penyolderan.
Waktu Penyolderan: Durasi setiap siklus penyolderan (dalam detik).
Penundaan Tarik: Penundaan sebelum kawat solder ditarik kembali setelah setiap siklus penyolderan, memastikan posisi yang tepat untuk siklus berikutnya (dalam detik).
Waktu Tiup: Setelah setiap siklus penyolderan, udara bertekanan meniup residu solder berlebih dari ujung besi untuk operasi selanjutnya yang bersih (dalam detik).
4.4 Stasiun Solder Frekuensi Tinggi 205
Stasiun solder ini dilengkapi kontrol suhu yang intuitif:
▲ : Naikkan suhu
▼ : Turunkan suhu
*  : Konfirmasi / Masuk pengaturan
5. Tindakan Pencegahan Sebelum Penggunaan
Harap perhatikan tindakan pencegahan keselamatan berikut sebelum mengoperasikan mesin.
Periksa peralatan dengan saksama untuk memastikan dalam kondisi baik dan semua aksesori lengkap.
Hanya satu operator terlatih yang boleh mengoperasikan peralatan pada satu waktu.
Operator harus menerima pelatihan yang tepat sebelum mengoperasikan mesin secara mandiri.
Pastikan area kerja bersih, kering, dan memiliki ventilasi yang baik.
Jangan menyentuh ujung besi solder selama atau segera setelah pengoperasian untuk menghindari luka bakar.
Putuskan sambungan listrik dan suplai udara saat tidak digunakan atau selama perawatan.
6. Kebijakan Garansi
Produk ini tercakup dalam garansi dengan ketentuan berikut. Dalam situasi yang tercantum di bawah ini, layanan garansi gratis tidak akan tersedia. Jika perbaikan diperlukan, biaya material dan tenaga kerja yang sesuai akan dikenakan.
Produk telah melebihi masa garansi.
Catatan pengiriman atau kartu garansi tidak tersedia.
Kerusakan yang disebabkan oleh kegagalan mengikuti petunjuk dalam buku panduan ini untuk penggunaan, perawatan, atau pemeliharaan yang benar.
Kerusakan yang disebabkan oleh pembongkaran tanpa izin, perbaikan yang tidak tepat, atau modifikasi oleh personel yang tidak berwenang.
Kerusakan yang disebabkan oleh transportasi, terjatuh, atau tindakan lain yang tidak dapat diatribusikan kepada pabrikan atau dealer resmi.
Kerusakan yang disebabkan oleh peristiwa force majeure seperti petir, kebakaran, gempa bumi, banjir, dll.
Kerusakan yang disebabkan oleh tindakan pembeli sendiri atau pihak ketiga.
Ujung besi solder adalah barang habis pakai dan tidak tercakup dalam garansi.
