Buku Panduan Operasi Mesin Pengupas Kawat Pintar Layar Sentuh Persegi Kecil | Panduan Mesin Pemotong & Pengupas Kabel Multifungsi

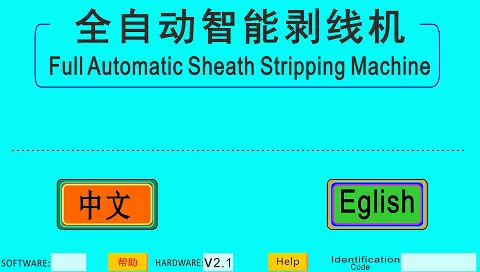

Bahasa Indonesia dan Inggris dapat dialihkan secara bebas, silakan pilih "Indonesia" atau "ENGLISH" untuk masuk ke halaman berikutnya.

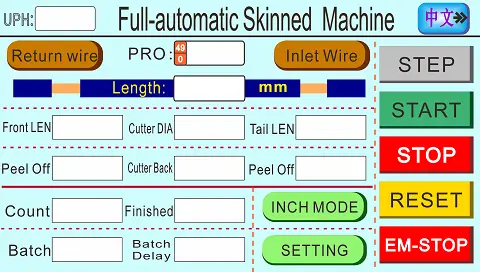

Berikut adalah halaman utama pengaturan parameter

Antarmuka pengoperasian sistem ini terdiri dari layar sentuh LCD 160×107. Berikut akan diperkenalkan fungsi setiap tombol:
Kembalikan kawat: Tekan dan tahan tombol ini, kawat dapat diangkut melalui saluran masuk kawat dan roda pengumpan kawat, dan kawat dapat ditarik kembali dari ujung potong, dan dapat disesuaikan secara bebas sesuai kebutuhan.
Masukkan kawat: Tekan dan tahan tombol ini, kawat dapat dikirim ke ujung potong melalui saluran masuk kawat dengan transmisi roda pengumpan kawat, dan dapat disesuaikan secara bebas sesuai kebutuhan.
PRO: Nomor program. Parameter batang kawat dari berbagai spesifikasi yang perlu diproses disimpan dalam nomor program yang berbeda, sehingga dapat dipanggil untuk digunakan nanti.
Length: Panjang total kawat yang dipotong dan dikupas (maks 100m).
Front LEN: Panjang kepala kawat yang akan dikupas selubung luarnya; yaitu, panjang kawat tembaga yang akan dilepaskan dari selubung luar.
Peel off: Ketika nilai pengupasan lebih besar dari nilai ujung kawat, itu adalah pengupasan penuh, jika tidak, itu adalah setengah pengupasan.
Tail LEN: Panjang ekor kawat yang dikupas dari selubung luar; yaitu, panjang kawat tembaga yang terbuka saat selubung luar dilepaskan.
Cutter DIA: Kedalaman pemotong saat memotong kulit luar saat mengupas. Semakin besar lebar pisau, semakin dangkal potongannya. Semakin kecil, semakin dalam potongannya.
(Pengingat penting): Nilai diameter kawat dapat dimasukkan sesuai dengan diameter luar kawat sebenarnya, tetapi harus sedikit lebih kecil dari ukuran sebenarnya sekitar 1-2mm untuk memotong kulit luar. Contoh: diameter luar selubung kawat adalah 5mm, dan diameter kawat harus dimasukkan sekitar 4,5mm, Jika kawat tembaga rusak, tambah nilainya; jika kepala atau ekor kawat tidak dapat dikupas, kurangi nilainya)
Cutter Back: Nilai pemotong akan mundur setelah memotong kawat saat mengupas kulit; untuk memastikan pemotong dapat menangkap kawat dan mengupas kulitnya. Semakin tebal kawat, semakin besar nilai mundurnya, dan semakin tipis kawat, semakin kecil nilai mundurnya.
(Nilai mundur: biasanya diatur sekitar 0,5-3mm, yang berarti pemotong mundur 0,5-3mm)
Count: Atur jumlah produksi yang direncanakan. Ketika kawat yang diproses oleh mesin mencapai nilai ini, mesin akan otomatis berhenti dan memberikan peringatan.
Batch: Atur jumlah bundling produksi, dan mesin dapat berhenti sejenak selama beberapa detik ketika mencapai jumlah kuantitatif, dan berhenti sesuai dengan waktu yang dimasukkan oleh timer.
Finished: Menampilkan jumlah total aktual yang saat ini diproduksi. Ketika "Finished" = "Count", mesin otomatis berhenti.
Batch delay: Ketika mesin mencapai jumlah "Batch" yang ditetapkan, mesin akan berhenti sesuai dengan waktu yang ditetapkan. Jika diatur ke 1, akan berhenti selama 1 detik, jika diatur ke 2, akan berhenti selama 2 detik, dan seterusnya. Ketika diatur ke "0", mesin berhenti dan Anda perlu menekan tombol start secara manual untuk melanjutkan berjalan.
Step: Tekan tombol start dalam mode otomatis, dan mesin akan secara otomatis berjalan ke nilai total yang ditetapkan lalu berhenti; tekan tombol start dalam mode langkah tunggal, mesin hanya akan bekerja untuk satu langkah, tekan tombol start sebelum melanjutkan ke langkah berikutnya; dalam mode siklus tunggal, tekan tombol start dan mesin akan berjalan selama satu siklus (memotong satu garis)
Start: Memiliki fungsi yang sama dengan tombol solid hijau di panel operasi. Tekan sekali, dan mesin akan mulai hingga jumlah pemrosesan mencapai jumlah total yang ditetapkan.
Stop: Memiliki fungsi yang sama dengan tombol solid kuning di panel operasi. Tekan sekali dan mesin akan otomatis berhenti setelah memproses kawat.
Reset: Setelah mengatur parameter, itu harus direset sekali untuk memulai.
EM-Stop: Memiliki fungsi yang sama dengan tombol solid merah di panel operasi. Tekan saat mesin bekerja, dan mesin akan berhenti seketika; saat mesin berhenti, mesin harus direset untuk memulai.

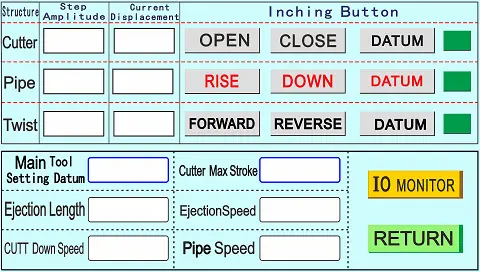

【Open/Close/Datum】
Ketiga tombol ini adalah sakelar yang perlu dipanggil saat mengkalibrasi pemotong.
Open: Saat Anda mengklik "Open" terus menerus, pemotong atas dan bawah akan perlahan terbuka pada jarak tertentu.
Close: Saat Anda mengklik "Close" terus menerus, pemotong atas dan bawah perlahan saling mendekat hingga penutup saling bersilangan.
Datum: Klik tombol "Datum" untuk mengembalikan pemotong ke posisi semula dengan cepat.

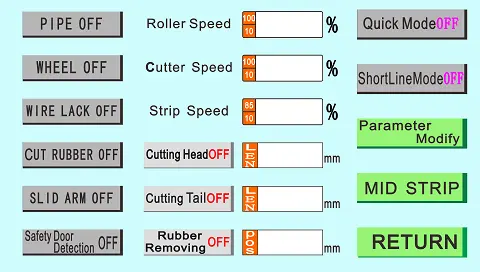

【parameter settings】Petunjuk Pengaturan Halaman

Pipe on: Saluran kawat dapat berdenyut.
Wheel on: Katrol keluar dapat diangkat saat mengupas kepala kawat (Mesin dengan fungsi angkat silinder memiliki fungsi ini).
Wire lack off: Setelah mesin dihidupkan, tidak ada kawat di roda depan, dan mesin berhenti secara otomatis.
Cut rubber off: Setelah mesin dihidupkan, saat mengupas selubung luar, tekan klip untuk mematikan kulit limbah yang terkelupas.
Slid arm off: Fungsi ini memerlukan pemasangan tangan robot.
Roller speed: Kecepatan putaran katrol kawat masuk dan keluar dapat disesuaikan dari 1 hingga 100, dengan 1 paling lambat dan 100 paling cepat.
Cutter speed: Atur kecepatan lari pemotong, rentang yang dapat disesuaikan adalah 1-100, 1 paling lambat, dan 100 paling cepat.
Strip speed: Kecepatan mengupas selubung kawat dapat disesuaikan dalam rentang 1-100, dengan 1 paling lambat dan 100 paling cepat.
Cut down speed: Atur kecepatan lari pemotong saat pemotong memotong, rentang yang dapat disesuaikan adalah 1-100, 1 paling lambat, dan 100 paling cepat.
Ejection speed: Atur kecepatan lari roda keluar kawat saat kawat dikeluarkan. Rentang yang dapat disesuaikan adalah 1-100, 1 paling lambat, dan 100 paling cepat.

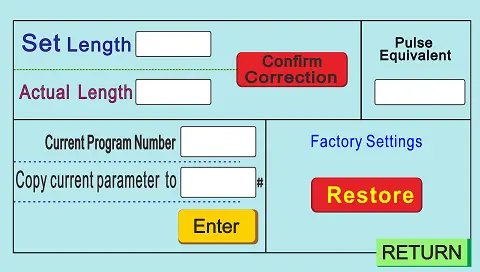

【Length modify】Deskripsi pengaturan parameter
【Length modify】：Digunakan untuk mengoreksi kesalahan panjang kawat pemrosesan aktual.
Set length: Mengatur nilai panjang garis yang akan dipangkas.
Actual length: Nilai panjang aktual yang dipotong oleh mesin.
Setelah memasukkan nilai aktual ini, Tekan【Length modify】, mesin akan memotong garis dengan panjang yang sama dengan panjang yang ditetapkan.
Actual cutter Dia: Atur diameter kawat aktual.
Wire diameter coefficient: Secara umum, tidak perlu diatur, sistem default.
Factory set: Tekan tombol ini untuk mengembalikan parameter yang ditetapkan oleh mesin ke keadaan semula. Disarankan untuk tidak menekan tombol ini.

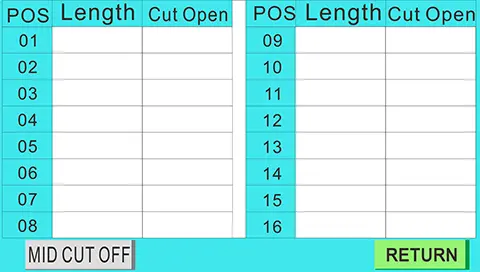

【Middle peel setting】：Tekan dan masukkan pengaturan berikut
【Mid cut on/ off】Dalam mode terbuka, panjang total, panjang kepala garis dan ekor garis dari halaman utama terkait. Total 16 pengupasan tengah, 01 posisi【Length】Masukkan posisi potongan pertama di tengah,【Cut open】adalah jarak yang ditarik. Contoh：Panjang total adalah 200mm, kupas 20mm di tengah 100mm untuk mengekspos kawat tembaga, yaitu, atur 01 length = 100, strip = 20.

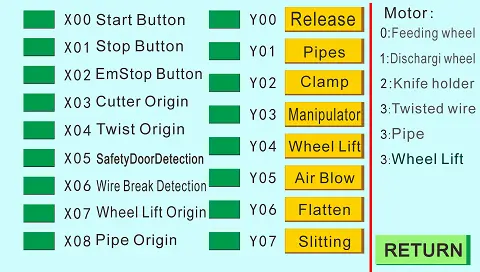

Tekan【IO Monitor】untuk masuk ke halaman pengaturan berikut
Setiap titik pemantauan IO sesuai dengan setiap titik kabel papan utama. Biasanya, pemantauan diaktifkan saat mesin tidak normal untuk menentukan masalah.
Tips untuk mengupas dan debugging:
Saat debugging setelah memasukkan parameter, pertama-tama alihkan mode "otomatis" ke mode "langkah tunggal" untuk menguji kawat. Setelah mencapai hasil yang memuaskan, alihkan ke mode "otomatis" untuk memproses kawat secara formal.
