Alat Crimp Terminal Pneumatik dengan Die Tukar JW-25M

📅 2025-11-08 👁️ 2,672
  • Model Produk: JW-25M

  • Spesifikasi

    Rentang tekanan udara: 0,5-0,8 MPa
    Output: 2,5 T
    Dimensi keseluruhan: 270 × 140 × 170 mm
    Berat: 9,5 kg
    Rentang crimping ferrules: 0,25-35 mm²
    Rentang crimping terminal berinsulasi: 0,25-6,0 mm²
    Rentang crimping terminal tanpa insulasi: 0,5-16,0 mm²
    Rentang crimping reseptor: 0,5-6,0 mm²
    Rentang crimping pin kontak: 0,5-4,0 mm²
  • Minta Penawaran Sekarang

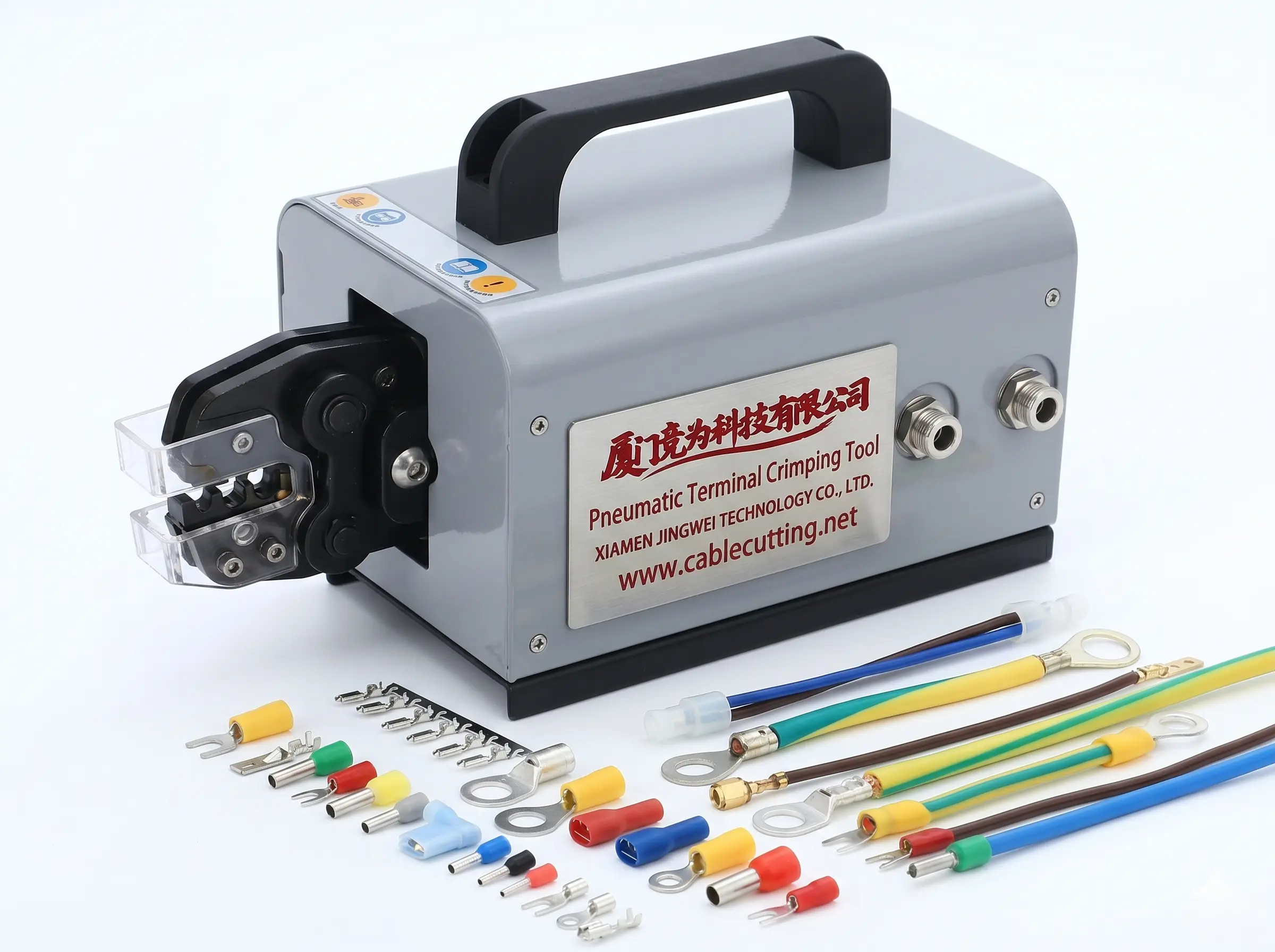

JW-25M adalah alat crimp pneumatik untuk pekerjaan terminal di meja, menekan ferrule, terminal O/Y berisolasi dan tanpa isolasi, receptacle serta pin konektor dengan die yang dapat ditukar. Alat menghasilkan gaya 2.5 T dari udara bengkel 0.5–0.8 MPa, mencakup ferrule 0.25–35 mm2. Meja harness yang bekerja dalam batch menengah memakainya sebagai pengganti alat tangan bila reprodusibilitas crimp dan kelelahan operator sama-sama penting.

Fitur Utama

  • Die dapat ditukar — satu bodi press menerima seluruh set die, sehingga satu meja dapat berpindah antarjenis terminal tanpa membeli mesin kedua.
  • Operasi sakelar kaki — kedua tangan tetap pada kabel dan terminal saat pedal memicu langkah, yang menjaga crimp tetap lurus di dalam die.
  • Keluaran 2.5 T — udara bengkel 0.5–0.8 MPa menghasilkan sambungan press dingin yang kokoh pada terminal berisolasi maupun telanjang.
  • Bodi seukuran meja — 270 × 140 × 170 mm dan 9.5 kg, cukup ringan untuk dipindahkan antastasiun atau disimpan di akhir shift.
  • Penggantian die cepat — lepas penutup pelindung, angkat die lama, pasang yang baru dan kencangkan sekrup; tidak perlu pengukur keselarasan.
  • Cakupan terminal luas — ferrule hingga 35 mm2, ferrule kembar, terminal O/Y berisolasi dan telanjang, receptacle jantan dan betina serta pin konektor persegi.

Spesifikasi Teknis

Rentang tekanan udara0.5–0.8 MPa
Keluaran2.5 T
Dimensi keseluruhan270 × 140 × 170 mm
Berat9.5 kg
OperasiSakelar kaki, die dapat ditukar
Ferrule0.25–35 mm2
Ferrule kembar2 × 0.5, 1.0, 1.5, 2.0, 2.5, 4.0, 6.0 mm2
Terminal O/Y berisolasi0.25, 0.5, 1.0, 2.0, 2.5, 4.0, 6.0 mm2
Terminal O/Y tanpa isolasi0.5, 1.0, 1.5, 2.0, 2.5, 4.0, 6.0, 10.0, 16.0 mm2
Receptacle jantan / betina0.5, 1.0, 2.0, 2.5, 4.0, 6.0 mm2
Pin kontak, konektor persegi0.5, 1.0, 2.0, 4.0 mm2

Aplikasi

  • Pengkabelan kabinet kontrol dan panel yang memasang ferrule pada setiap ujung konduktor.
  • Meja harness peralatan rumah dan pencahayaan yang mengkrimp terminal O/Y berisolasi dan telanjang.
  • Rakitan konektor yang memakai receptacle jantan dan betina atau pin konektor persegi.
  • Pekerjaan batch menengah yang berada antara volume alat tangan dan biaya press sepenuhnya otomatis.

Mengapa Memilih Model Ini

Die dipesan bersama press sehingga alat crimp pneumatik tiba dengan rentang terminal yang benar-benar dijalankan, dan die tambahan dapat ditambahkan kemudian tanpa mengganti bodi. Setiap unit diuji udara dan diperiksa langkahnya sebelum dikemas, lalu dikirim dengan penutup pelindung terpasang. Die cadangan, seal dan rakitan pedal disimpan dalam stok, dan tim kami dapat mengonfirmasi die yang tepat untuk gambar terminal sebelum Anda memesan.
