Mesin Crimp Terminal Pneumatik 0.25-120 mm² WPM-120Y

📅 2025-05-14 👁️ 2,024
  • Model Produk: WPM-120Y

  • Spesifikasi

    Model: WPM-120Y
    Rentang Crimping: 0.25-120mm²
    Tekanan Udara: 0.5-0.7MPa
    Output: 2.5T
    Dimensi: 286×125×165mm
    Berat: 6.5Kg
  • Minta Penawaran Sekarang

WPM-120Y adalah mesin crimping terminal pneumatik dengan rentang crimping 0,25–120 mm². Unit dikendalikan sakelar kaki: operator memegang kawat di satu tangan dan terminal di tangan lain, lalu silinder 2,5 T menutup die saat pedal ditekan. Susunan ini cocok untuk terminasi berulang ferrule berinsulasi, terminal tube dan lug kecil, di mana kedua tangan terpakai pada die.

Terminal pada rentang 0,25–120 mm² memiliki ketebalan dinding barrel yang berbeda, dan alat crimp tangan dengan setelan tetap akan kurang membentuk ukuran besar atau terlalu menekan ukuran kecil. WPM-120Y bekerja pada 0,5–0,7 MPa dengan pengukur tekanan dan regulator terpasang di sisi rumah, sehingga tekanan kerja dibaca dan diatur pada mesin. Die berada di blok yang dibaut pada bagian depan rangka 286×125×165 mm, tepat pada garis pandang operator.

120Y adalah satu-satunya model 2,5 T dalam rangkaian ini yang mencantumkan rentang kawat, 0,25–120 mm², dan bekerja hingga batas 0,7 MPa dan bukan 0,8 MPa seperti 20M dan 50L. Beratnya 6,5 kg dibanding 5,5 kg dan 5 kg, dan rangkanya 286×125×165 mm dan bukan 275×128×145 mm. Bila beban melebihi 2,5 T, WPM-300L menyediakan 9,0 T.

Fitur Utama

1. Rentang crimping 0,25–120 mm² mencakup ferrule kontrol hingga konduktor daya 120 mm² pada satu mesin.

2. Penggerak sakelar kaki membiarkan kedua tangan di die untuk memposisikan terminal dan menahan kawat sepanjang langkah.

3. Keluaran 2,5 T pada 0,5–0,7 MPa, batas tekanan yang sesuai untuk barrel kecil pada ujung bawah rentang.

4. Pengukur tekanan dan regulator di sisi rumah memungkinkan tekanan kerja dibaca dan disetel tanpa meninggalkan bangku.

5. Blok die depan terpasang pada rangka 286×125×165 mm setinggi bangku, dengan titik crimping dalam pandangan langsung.

6. 6,5 kg dengan pegangan atas lipat; mesin dipindahkan antar bangku secara manual dan diletakkan di atas bangku.

Spesifikasi Teknis

ParameterSpesifikasi
ModelWPM-120Y
Jenis mesinMesin Crimping Terminal Pneumatik
Rentang crimping0,25–120 mm²
Keluaran2,5 T
Rentang tekanan udara0,5–0,7 MPa
Dimensi keseluruhan286×125×165 mm
Berat6,5 kg

Aplikasi

— Pengkabelan panel dan switchgear, mengempa ferrule berinsulasi berkode warna pada konduktor mulai 0,25 mm² sebelum terminasi pada blok terminal.

— Kabinet mesin perkakas dan drive, memasang terminal tube serta ferrule pada lead motor dan inverter.

— Harness perkeretaapian, sinyal lalu lintas dan layanan bangunan, memterminasi kabel kontrol multikor dalam volume besar.

— Pengkabelan peralatan, menutup ferrule pada lead elemen, termostat dan earth di lini berirama.

— Bangku prafabrikasi kontraktor listrik yang membuat loom terpotong dan terkrimpa sesuai panjang terukur.

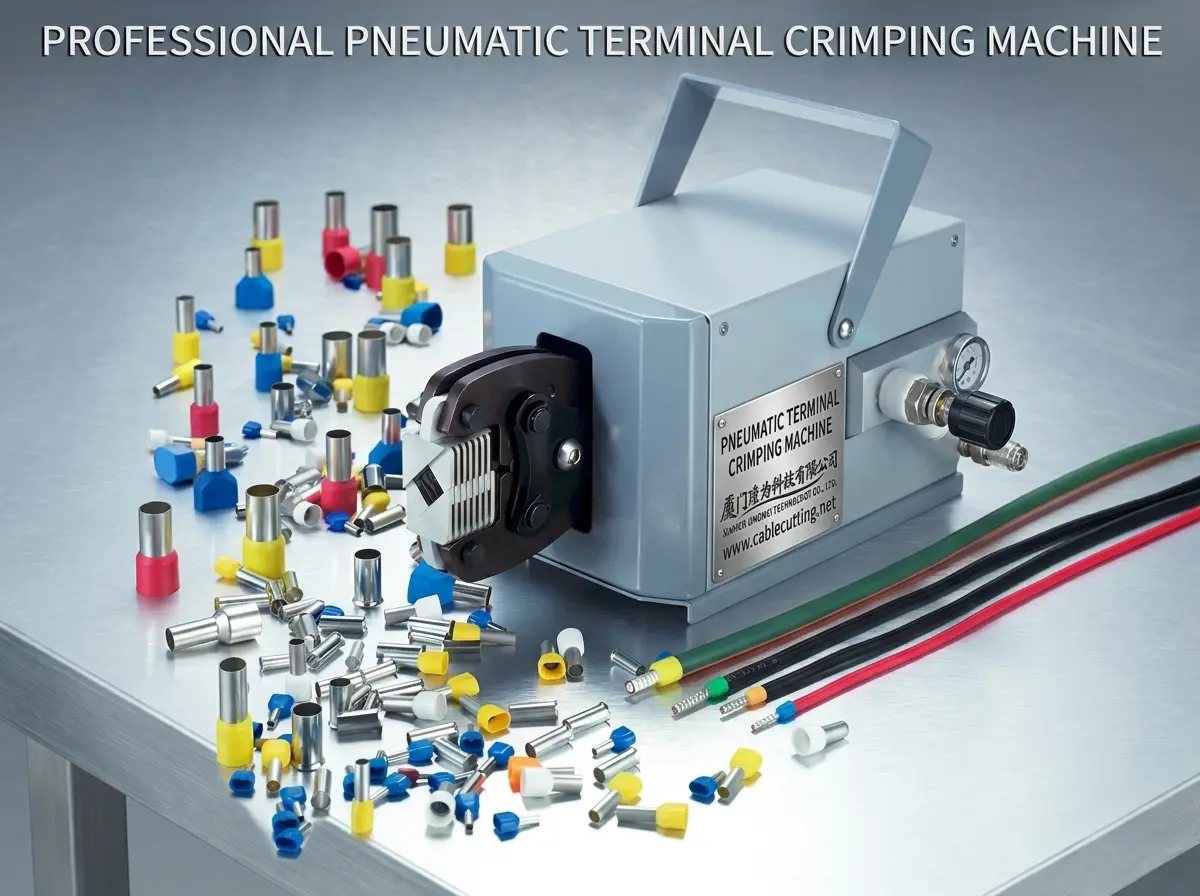

WPM-120Y pneumatic terminal crimper with die head, foot switch and die set chart
