Mesin Crimp Terminal Pneumatik 9 T WPM-300L

📅 2025-05-14 👁️ 2,515
  • Model Produk: WPM-300L

  • Spesifikasi

    Model: WPM-300L
    Kisaran Tekanan Udara: 0,5-0,8MPa
    Keluaran: 9,0T
    Dimensi Keseluruhan: 400×200×210mm
    Berat: 10,5Kg
  • Minta Penawaran Sekarang

WPM-300L adalah mesin crimping terminal pneumatik tugas berat dalam rangkaian WPM, dengan keluaran 9,0 T dibanding 2,5 T pada 20M, 50L dan 120Y. Unit dibangun untuk lug kabel besar dan barrel berdinding tebal yang tidak dapat ditutup kepala 2,5 T, dan menerima die yang dapat ditukar pada kepala die depan yang ditandai kode ukuran.

Pada lug besar, batasnya biasanya adalah press dan bukan operator: kepala 2,5 T meninggalkan barrel kurang terbentuk dan sambungan gagal pada uji tarik. WPM-300L menutup die dengan 9,0 T dari udara bengkel 0,5–0,8 MPa, dan penghitung pada panel depan mencatat siklus crimping sehingga satu batch dapat diperiksa terhadap lembar kerja. Rahangnya terbuka di kedua sisi, sehingga barrel panjang dan ujung kabel melewatinya dan tidak perlu ditahan jauh dari rangka.

300L adalah puncak rangkaian pneumatik WPM pada 400×200×210 mm dan 10,5 kg, sekitar tiga setengah kali keluaran model 2,5 T pada rangka yang jauh lebih besar dari 275×128×145 mm pada 20M dan 50L. Di bawahnya, WPM-120Y mencakup 0,25–120 mm² pada 2,5 T; 300L ditetapkan ketika ukuran lug, bukan rentang kawat, yang menentukan kebutuhan.

Fitur Utama

1. Keluaran pneumatik 9,0 T pada 0,5–0,8 MPa, sesuai untuk lug kabel besar dan barrel berdinding tebal yang menghentikan kepala 2,5 T.

2. Die heks yang dapat ditukar pada kepala die depan, masing-masing terukir kode ukurannya, sehingga die yang benar dikenali sebelum langkah press.

3. Penghitung siklus pada panel depan mencatat langkah crimping, memberi jumlah batch terhadap perintah kerja tanpa pencatatan terpisah.

4. Kepala die terbuka di kedua sisi, sehingga lug barrel panjang dan kabel berat melewati rahang dan tidak perlu ditahan jauh dari rangka.

5. Rumah las 400×200×210 mm dan berat 10,5 kg menjaga mesin stabil di bawah gaya penutup 9,0 T tanpa dibaut ke lantai.

6. Pegangan atas karet dan saluran udara samping kedap tekanan memungkinkan unit diangkat antar stasiun crimping dan disambungkan kembali pada mesin.

Spesifikasi Teknis

ParameterSpesifikasi
ModelWPM-300L
Jenis mesinMesin Crimping Terminal Pneumatik
Keluaran9,0 T
Rentang tekanan udara0,5–0,8 MPa
Dimensi keseluruhan400×200×210 mm
Berat10,5 kg
Die crimpingDapat ditukar

Aplikasi

— Perakitan distribusi daya dan switchgear, mengempa lug berat pada kabel feeder dan busbar sebelum terminasi baut.

— Produksi kabel baterai dan inverter, di mana barrel lug besar harus ditutup dalam satu langkah agar hasil uji tarik konsisten.

— Bengkel kabel kelautan dan perkeretaapian, memterminasi kabel daya dan earth dengan lug ring serta tube berat.

— Perakitan lead transformator, generator dan motor, menutup lug pada lead yang tidak dapat dibentuk kepala 2,5 T.

— Perawatan lokasi dan pekerjaan gardu induk, memterminasi ulang lug besar pada kabel terpasang dengan press bangku.

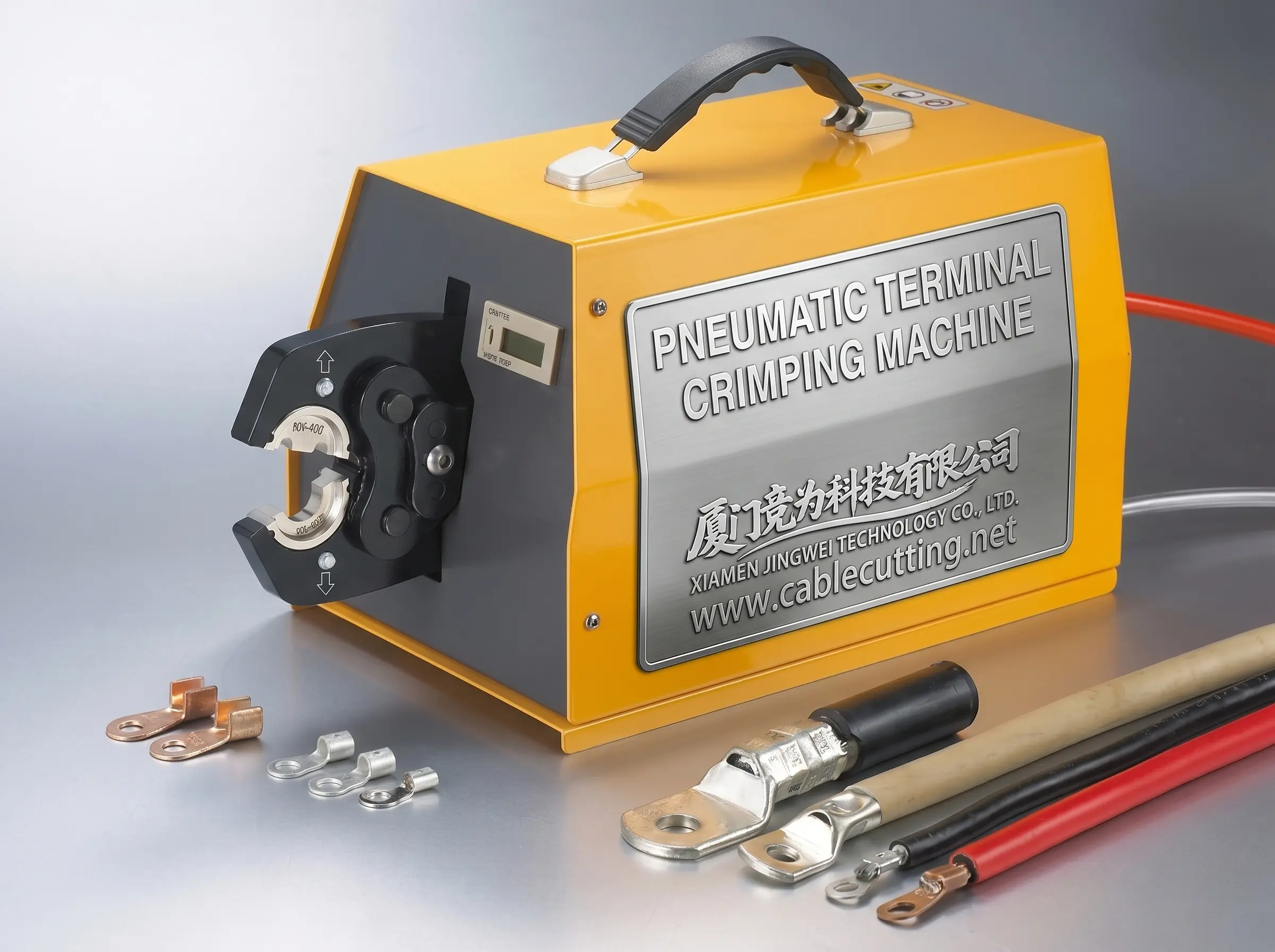

WPM-300L orange pneumatic crimping machine with interchangeable dies and die set table
