Blok Pemotong dan Set Pisau Terminal Mesin Kawat JW-BL05
Blok Pemotong dan Set Pisau Terminal Mesin Kawat JW-BL05 Thumb Blok Pemotong dan Set Pisau Terminal Mesin Kawat JW-BL05 Thumb Blok Pemotong dan Set Pisau Terminal Mesin Kawat JW-BL05 Thumb

Blok Pemotong dan Set Pisau Terminal Mesin Kawat JW-BL05

📅 2025-05-14 👁️ 1,686
  • Model Produk: JW-BL05

  • Spesifikasi

    Jenis Pisau: Pisau Bundar, Pisau V, Pisau Pipih
    Ketebalan Kursi Alat: 10mm, 14mm
    Jenis Kursi Pemotong: U, V, OTP, 5 Baris
    Diameter Kabel: Hingga 4.0mm
    Interval Pisau Bundar: 0.5mm (2.0-10mm), 1.0mm
    Aplikasi: Pengupasan Kabel, Pemotongan Strip, Pemrosesan Terminal
  • Minta Penawaran Sekarang

JW-BL05 adalah blok pemotong dan set pisau terminal: dudukan yang menahan bilah potong, bilahnya sendiri, dan alur yang mengarahkan kawat ke dalam potongan. Set ini dipasang pada mesin terminal dan stasiun pengolahan kawat di mana bilah harus diposisikan dan disetel kedalamannya, bukan sekadar dijepit.

Dudukan tersedia dalam ketebalan 10 mm, 14 mm, dan 15 mm, dengan inti bilah 9 x 8 mm atau 10 x 10 mm, sehingga blok sesuai dengan dudukan pada mesin. Kedalaman alur 7.6 mm dan menerima kawat diameter luar 2.0 hingga 14 mm. Dudukan yang sama menerima pisau bulat, V, pipih, butt, dan butt setengah lingkaran, yang memungkinkan satu blok mencakup pengupasan, pemotongan persegi, dan pemotongan setengah bulat. Gaya dudukan adalah U, V, OTP, 806, dan tipe 2000, masing-masing tersedia dengan atau tanpa pemotongan sabuk material.

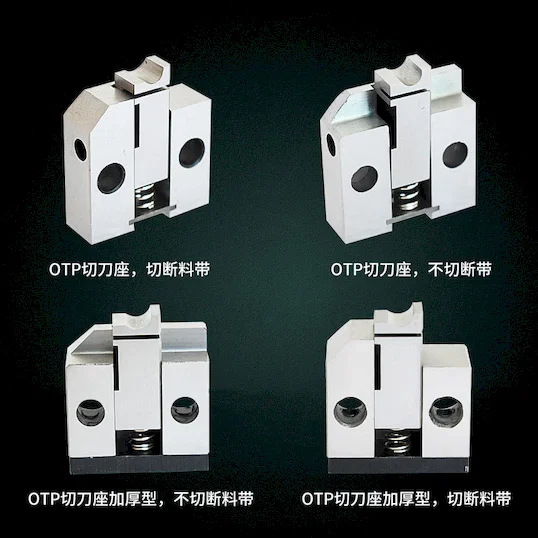

Set ini dibeli ketika dudukan aus pada alur, ketika mesin disiapkan untuk rentang kawat baru, atau ketika jenis dudukan berubah. Foto menunjukkan dudukan OTP dan 806 dalam bentuk standar dan dipertebal, dengan versi pemotong sabuk dan non-pemotong sabuk berdampingan.

Fitur Utama

1. Ketebalan dudukan: 10 mm, 14 mm, dan 15 mm, untuk menyesuaikan berbagai dudukan mesin terminal.

2. Inti bilah: penampang 9 x 8 mm dan 10 x 10 mm, sehingga bilah masuk ke bore dudukan yang ada.

3. Kedalaman alur: 7.6 mm, untuk kawat diameter luar 2.0 hingga 14 mm.

4. Pilihan pisau: pisau bulat, V, pipih, butt, dan butt setengah lingkaran pada dudukan yang sama.

5. Gaya dudukan: U, V, OTP, 806, dan tipe 2000, pada badan standar dan dipertebal.

6. Sabuk material: tersedia dengan atau tanpa fungsi pemotongan sabuk, dipilih saat pemesanan.

Spesifikasi Teknis

ParameterSpesifikasi
ModelJW-BL05
ItemBlok pemotong dan set pisau
Ketebalan dudukan10 mm, 14 mm, 15 mm
Inti bilah9 x 8 mm, 10 x 10 mm
Kedalaman alur7.6 mm
Kompatibilitas kawat2.0-14 mm diameter luar
Jenis pemotongPisau bulat, pisau V, pisau pipih, pisau butt, pisau butt setengah lingkaran
Gaya dudukanBentuk U, bentuk V, OTP, 806, tipe 2000
Pemotongan sabuk materialDengan atau tanpa

Aplikasi

— Mesin terminal dengan dudukan OTP atau U/V: pemotongan dan pengupasan di mana kedalaman bilah ditetapkan oleh blok.

— Stasiun tipe 806 dan 2000, dalam versi pemotong sabuk dan non-pemotong sabuk.

— Lini pengolahan kawat 2.0 hingga 14 mm diameter luar, di mana satu dudukan mencakup seluruh rentang.

— Penggantian dudukan yang aus pada alur, yang tampak sebagai kedalaman kupas tidak konsisten.

— Penyiapan rentang kawat atau jenis dudukan baru, di mana dudukan, pisau, dan alur diganti bersama.

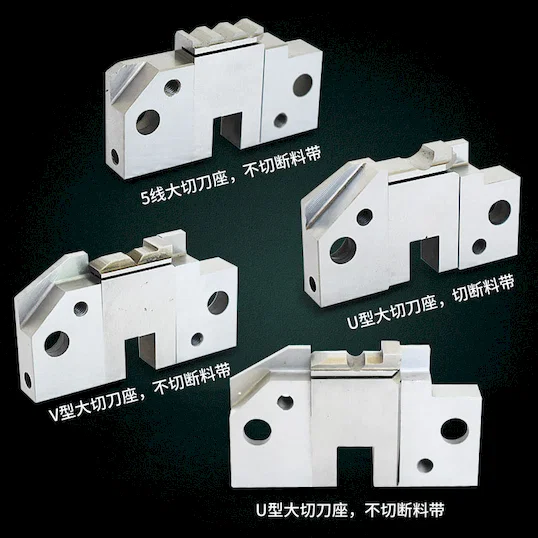

Blok pemotong: dudukan pemotong besar lima-baris, U, dan V dari baja polesInti pemotong: versi lima-baris, U, dan V berdiri tegak dengan mata potongTiga keunggulan dudukan pemotong SKD11: baja impor, quenching vakum, harga langsung pabrikDudukan pemotong OTP dengan pegas, satu memotong strap dan satu membiarkannya utuhDudukan pemotong OTP, 806, dan tipe 2000, versi dipertebal dengan dan tanpa pemotongan stripInti pemotong OTP dan tipe 2000, versi potong-tape dan tanpa potong berdampinganDudukan pemotong U dipertebal di samping dudukan pemotong mesin kupasDudukan pemotong lima-baris dan U dari tampak depan, samping, dan belakangInti pemotong lima-baris, U, dan V dengan pegas, tampak depan, samping, belakangDudukan pemotong OTP tampak depan, samping, dan belakang, dudukan 10 mm dengan inti 9x8Dudukan pemotong OTP dipertebal, dudukan 14 mm, inti 10x10, kedalaman alur 7.6 mmDudukan pemotong 806 tanpa pemotongan tape dan dudukan tipe 2000 yang memotong stripInti pemotong OTP, versi potong dan tanpa potong, serta inti tipe 2000 dengan pegasDudukan U dipertebal dan dudukan pemotong mesin kupas dari tiga sudut
