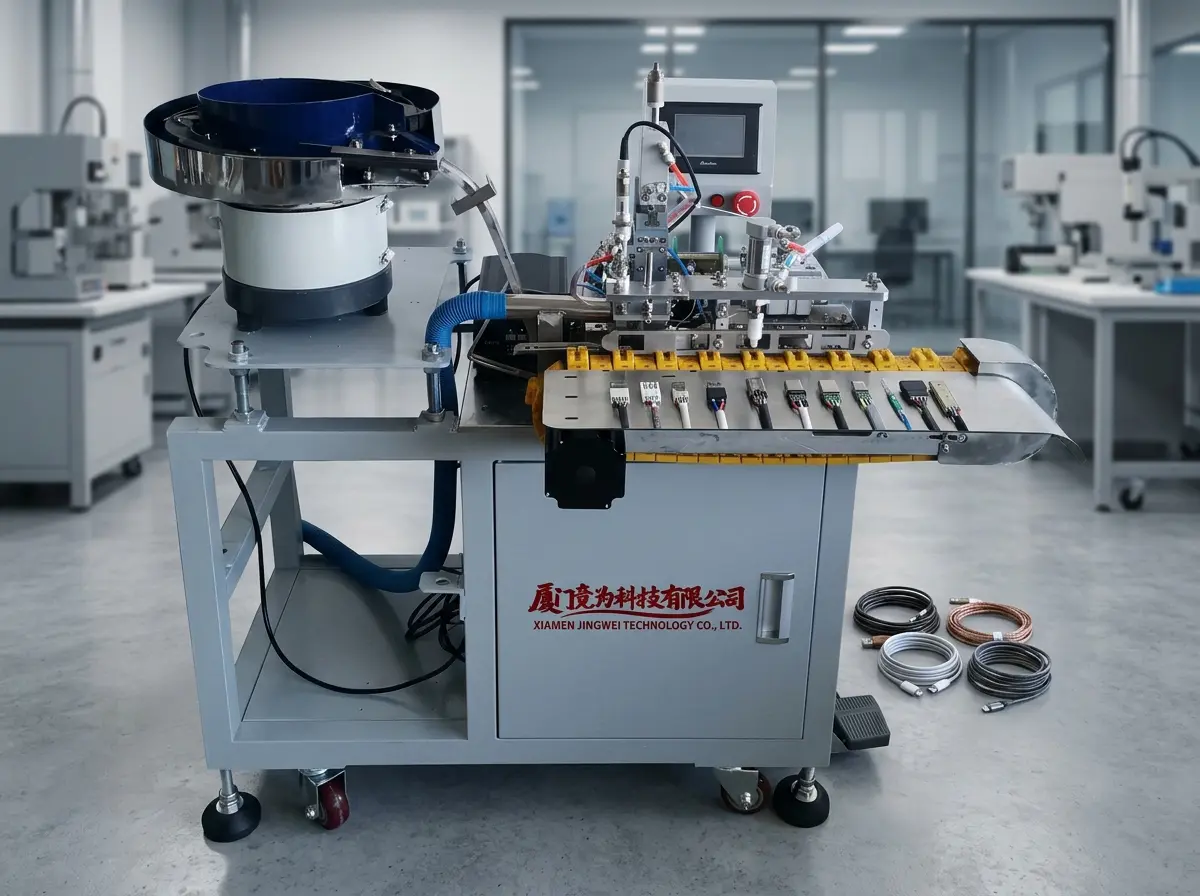

Mesin Solder Otomatis USB & Type-C JW-USB501V11

Name: Mesin Solder Otomatis USB & Type-C JW-USB501V11
Brand: JINGWEI
SKU: JW-USB501V11
Availability: InStock
Rating: 5 (1 reviews)

Mesin Solder Otomatis USB & Type-C JW-USB501V11
1. Ikhtisar Produk
Seri Mesin Solder Otomatis USB & Type-C merupakan puncak otomatisasi presisi dalam pembuatan konektor. Dirancang dengan lebih dari 16 tahun evolusi R&D berkelanjutan sejak 2010, lini produk ini memberikan keandalan dan kinerja yang tak tertandingi untuk produksi konektor USB, Type-C, HDMI, DC, dan jack headphone 3,5 mm. Dirancang khusus untuk lingkungan pembuatan harness kabel dan konektor, mesin-mesin ini menggabungkan teknologi mutakhir dengan pengoperasian intuitif untuk menghasilkan sambungan solder berkualitas tinggi secara konsisten pada throughput skala produksi. Baik Anda memproduksi konektor USB-A standar atau konfigurasi Type-C terbaru, seri ini memberikan fleksibilitas, presisi, dan daya tahan yang dibutuhkan oleh manufaktur elektronik modern.

2. Fitur Produk
• Alur Proses Semi-Otomatis: Pemuatan manual diikuti oleh urutan otomatis penuh pengupasan kabel, pemotongan, pengelupasan, pengupasan inti, pengumpanan getar, dan pembongkaran otomatis, secara dramatis mengurangi biaya tenaga kerja sambil memastikan konsistensi proses.
• Sistem Panduan Visual Cerdas: Antarmuka panduan visual terintegrasi memberikan operator diagnostik intuitif, membuat perawatan dan pemecahan masalah menjadi mudah bahkan bagi personel yang kurang berpengalaman.
• Desain Modular CNC: Komponen modular hasil mesin CNC presisi memungkinkan pembongkaran cepat, perawatan mudah, dan penggantian suku cadang cepat untuk meminimalkan waktu henti produksi.
• Pengoperasian Ramah Lingkungan: Dirancang dengan rekayasa sadar lingkungan, mesin-mesin ini meminimalkan timbulan limbah dan beroperasi sesuai standar kepatuhan lingkungan yang ketat.
• Teroptimasi Secara Struktural: Konstruksi cor dan mesin tugas berat memberikan kekakuan dan ketahanan getaran yang luar biasa, memastikan kinerja yang stabil dan dapat diulang selama proses produksi yang panjang.

3. Model Produk
Model 1: JW-USB501V11+
JW-USB501V11+ adalah model unggulan canggih dari seri ini, dilengkapi dengan sistem monitor ganda yang canggih yang menyediakan pemantauan produksi waktu nyata dan visualisasi diagnostik. Menawarkan kapasitas throughput tertinggi dalam lini, model ini dirancang khusus untuk lini produksi volume tinggi di mana output maksimum dan waktu aktif sangat penting. Sistem penggerak servo canggih dan kontrol proses cerdasnya memberikan presisi penyolderan yang tak tertandingi di semua jenis konektor yang didukung.
• Sistem diagnostik dan produksi waktu nyata monitor ganda
• Kapasitas throughput tertinggi dalam seri
• Kontrol gerak penggerak servo canggih
• Ideal untuk lini produksi kontinu volume tinggi
Model 2: JW-USB401V9.2
JW-USB401V9.2 memiliki sistem pengumpan mangkuk getar terintegrasi yang secara signifikan meningkatkan presisi pengumpanan dan mengurangi intervensi manual. Model ini mencapai keseimbangan optimal antara jejak kaki yang ringkas dan kinerja yang kuat, menjadikannya pilihan yang sangat baik untuk lingkungan manufaktur volume menengah ke tinggi di mana efisiensi ruang dihargai bersama dengan kemampuan produksi.
• Pengumpan mangkuk getar terintegrasi untuk pengumpanan konektor otomatis
• Presisi dan keandalan pengumpanan yang ditingkatkan
• Desain ringkas namun kuat
• Ideal untuk lingkungan produksi volume menengah ke tinggi
Model 3: JW-USB401V9.1 / V9.1+
JW-USB401V9.1 dan varian V9.1+ yang ditingkatkan menawarkan desain mini ringkas yang ideal untuk lingkungan produksi dengan ruang terbatas seperti bengkel skala kecil atau fasilitas dengan luas lantai terbatas. Sebagai solusi otomatisasi tingkat pemula yang hemat biaya dalam seri ini, model-model ini memberikan presisi dan keandalan inti yang sama dengan yang dikenal dari lini produk ini, sambil tetap mudah dioperasikan dan dirawat.
• Desain mini ringkas untuk lingkungan dengan ruang terbatas
• Solusi otomatisasi tingkat pemula yang hemat biaya
• Mudah dioperasikan dan dirawat
• Varian V9.1+ mencakup fitur yang ditingkatkan untuk kompatibilitas yang lebih luas

4. Spesifikasi Teknis

Parameter	Spesifikasi
Catu Daya	AC 110-220V
Konsumsi Daya	300W
Kebutuhan Tekanan Udara	6-8 KG/cm²
Kapasitas Produksi	1.600 - 2.300 pcs/jam
Dimensi Mesin (P x L x T)	116 x 66 x 100 cm
Tingkat Hasil	≥ 99%
Masa Pakai Desain	8 - 10 tahun
Ukuran Kabel yang Berlaku	Spesifikasi kabel USB/kabel data standar

5. Keunggulan Produk
• Komponen Premium: Dibangun dengan komponen sumber Taiwan kelas atas untuk keandalan jangka panjang dan kinerja presisi yang terbukti.
• Sistem Diagnostik Cerdas: Diagnostik terpasang canggih dengan panduan pemecahan masalah langkah demi langkah memungkinkan identifikasi dan resolusi kesalahan yang cepat, meminimalkan waktu henti.
• Struktur Modular CNC: Konstruksi modular hasil mesin CNC presisi memastikan toleransi yang ketat, kekakuan struktural, dan akses perawatan yang mudah.
• Kapasitas Maksimum hingga 2.300 pcs/jam: Throughput produksi terdepan di industri memungkinkan output volume tinggi untuk memenuhi jadwal produksi yang menuntut.
• Tingkat Hasil Terverifikasi 99%: Tingkat hasil yang secara konsisten dicapai dan diverifikasi sebesar 99% atau lebih tinggi memastikan limbah minimal dan kualitas produk maksimal.
• Masa Pakai Desain Peralatan 8-10 Tahun: Rekayasa yang kuat dan bahan premium memberikan masa pakai desain peralatan 8 hingga 10 tahun, melindungi investasi Anda.
• Portofolio Paten yang Luas: Didukung oleh portofolio paten yang luas dengan 100+ paten dalam teknologi otomatisasi dan penyolderan utama, memastikan kinerja dan inovasi mutakhir.

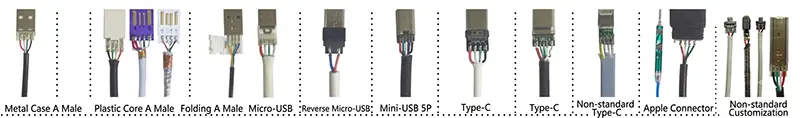

6. Jenis Konektor yang Kompatibel
• USB-A Cangkang Logam Jantan
• USB-A Inti Plastik Jantan
• USB-A Dilipat Jantan
• Micro USB
• Micro USB (Terbalik)
• Mini USB 5-Pin
• USB Type-C
• USB Type-C (Non-standar)
• Apple Lightning
• Konektor Kustom / Non-standar

7. Alur Kerja Aplikasi
Mesin mengikuti alur kerja semi-otomatis yang efisien yang dirancang untuk memaksimalkan throughput sambil mempertahankan kualitas penyolderan yang luar biasa. Prosesnya terdiri dari langkah-langkah berikut:
Langkah 1: Pemuatan Manual
Operator menempatkan konektor ke dalam perlengkapan presisi, memposisikannya untuk urutan proses otomatis.
Langkah 2: Pengupasan Kabel
Mesin secara otomatis melepas jaket luar kabel dengan panjang yang ditentukan secara tepat dengan presisi tinggi.
Langkah 3: Pemotongan
Kabel dipotong sesuai panjang yang diperlukan secara presisi, memastikan akurasi dimensi untuk pemrosesan hilir.
Langkah 4: Pengelupasan
Lapisan isolasi dalam dilepas dengan hati-hati, memperlihatkan bundel konduktor tanpa kerusakan.
Langkah 5: Pengupasan Inti
Kabel inti individu dikupas untuk memperlihatkan konduktor telanjang, siap untuk disolder.
Langkah 6: Pengumpanan Getar
Sistem pengumpanan getar otomatis mengirimkan konektor dalam orientasi yang tepat ke stasiun penyolderan.
Langkah 7: Penyolderan Otomatis
Penyolderan presisi dari semua kontak dilakukan secara otomatis dengan suhu dan waktu diam yang terkontrol untuk sambungan yang sempurna.
Langkah 8: Pembongkaran Otomatis
Produk jadi secara otomatis dikeluarkan dari perlengkapan, siap untuk inspeksi kualitas dan pengemasan.

8. Aplikasi Khas
• Pembuatan kabel data untuk elektronik konsumen
• Perakitan elektronik konsumen dan produksi OEM
• Produksi konektor USB untuk periferal komputer
• Pembuatan harness kabel otomotif
• Pembuatan dan perakitan peralatan telekomunikasi

Berapa kapasitas produksi Mesin Solder Otomatis USB & Type-C JW-USB501V11?

JW-USB501V11 menawarkan kapasitas produksi mulai dari 1.600 hingga 2.300 potong per jam (pcs/jam), tergantung pada jenis konektor dan spesifikasi kabel. Kemampuan berkecepatan tinggi ini membuatnya ideal untuk manufaktur volume tinggi konektor USB, Type-C, HDMI, dan DC, memastikan throughput yang efisien di jalur perakitan kabel.

Bagaimana JW-USB501V11 memastikan kualitas dan keandalan solder yang tinggi?

Mesin ini mencapai tingkat hasil ≥99% melalui alur proses semi-otomatis, yang mencakup pemuatan manual diikuti dengan pengupasan kawat, pemotongan, pengupasan, pengupasan inti, pengumpanan getaran, dan penyolderan secara otomatis. Sistem panduan visual cerdas yang terintegrasi memberikan diagnostik waktu nyata dan pengoperasian intuitif, sementara desain CNC modular memastikan presisi dan stabilitas, meminimalkan kesalahan dan waktu henti.

Jenis konektor apa yang dapat disolder oleh JW-USB501V11?

Mesin solder otomatis ini dirancang untuk menyolder konektor USB, Type-C, HDMI, DC, dan jack headphone 3,5 mm. Mesin ini dioptimalkan khusus untuk penyolderan kabel USB dan Type-C, menjadikannya solusi serbaguna untuk manufaktur kabel data dan harness kabel, mendukung ukuran kabel USB/kabel data standar.

Apa saja fitur utama yang membuat JW-USB501V11 mudah dirawat dan dioperasikan?

Fitur utama termasuk desain CNC modular yang memungkinkan pembongkaran cepat dan penggantian suku cadang yang mudah, mengurangi waktu henti perawatan. Sistem panduan visual cerdas menawarkan diagnostik dan pemecahan masalah intuitif, bahkan untuk operator yang kurang berpengalaman. Selain itu, konstruksi cor tugas berat memberikan ketahanan getaran untuk kinerja yang stabil, sementara proses semi-otomatis mengurangi biaya tenaga kerja dan memastikan konsistensi.

Apa persyaratan daya dan tekanan udara untuk JW-USB501V11?

Mesin beroperasi pada catu daya AC 110-220V dengan konsumsi daya 300W. Membutuhkan tekanan udara 6-8 kg/cm² untuk berfungsi dengan baik. Spesifikasi ini membuatnya kompatibel dengan sistem daya dan udara tekan industri standar, memastikan integrasi yang mudah ke dalam pengaturan manufaktur yang ada.
