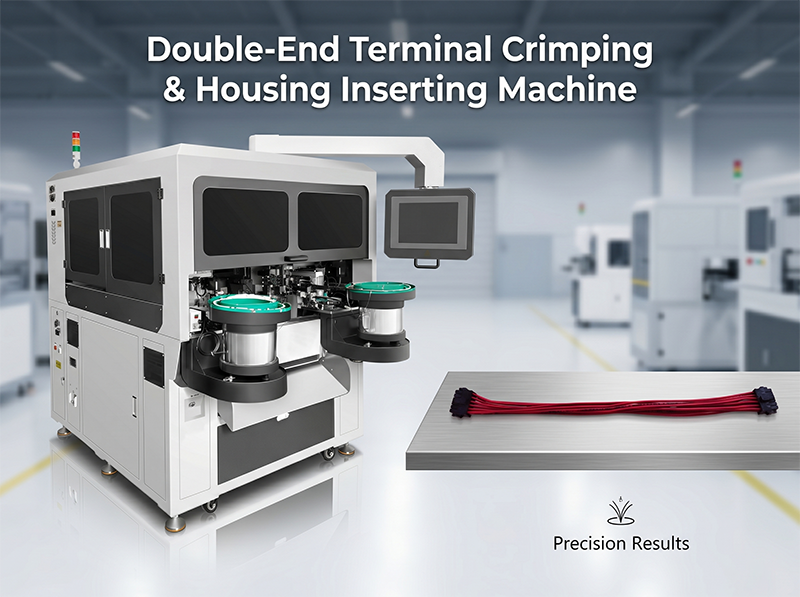

Mesin Crimp Dua Ujung dengan Pemasang Housing JW-CK01
Mesin Crimp Dua Ujung dengan Pemasang Housing JW-CK01 Thumb
Video Thumbnail

Mesin Crimp Dua Ujung dengan Pemasang Housing JW-CK01

📅 2026-05-09 👁️ 539
  • Model Produk: JW-CK01

  • Spesifikasi

    1. Model: JW-CK01 Mesin Crimping Terminal Ganda & Pemasangan Housing
    2. Tampilan: Layar sentuh LCD 15 inci
    3. Sistem Kontrol: Sistem kontrol MCU
    4. Kapasitas: Sekitar 1.600–2.600 pcs/jam untuk panjang kawat 100 mm (kapasitas aktual tergantung pada kondisi kerja)
    5. Ukuran Kawat yang Berlaku: AWG30# – AWG16# (dapat disesuaikan untuk kebutuhan khusus)
    6. Panjang Pemrosesan: 90 mm – 900 mm (dapat disesuaikan untuk ukuran yang lebih panjang)
    7. Panjang Pengupasan: 0,1 mm – 14 mm (dapat disesuaikan)
    8. Akurasi Pemotongan: ±0,1 mm
    9. Gaya Crimping: 1,5 ton (dapat disesuaikan untuk kebutuhan khusus)
  • Minta Penawaran Sekarang

JW-CK01 adalah mesin crimp dan housing dua ujung yang memotong, mengupas, mengkrimp kedua ujung dan memasang housing dalam satu siklus otomatis. Mesin menjalankan kabel AWG30 sampai AWG16 dengan panjang 90 sampai 900 mm, menjaga akurasi potong pada ±0.1 mm dan mencapai 1,600 sampai 2,600 benda per jam pada kabel 100 mm. Pembuat harness presisi di pasokan energi baru, peralatan rumah, elektronik 3C dan otomotif memakainya untuk konektor yang harus duduk benar pada percobaan pertama.

Fitur Utama

  • Pemasangan di kedua ujung — housing didorong ke terminal terkrimp di setiap ujung, sehingga satu kabel selesai merupakan satu keluaran mesin.
  • Antarmuka sentuh 15 inch — layar LCD besar dengan kontroler MCU menyetel panjang, kupas, posisi crimp dan aturan deteksi.
  • Penanganan ukuran halus — cakupan AWG30 sampai AWG16 dengan rentang kupas 0.1–14 mm mencakup kabel sensor dan kabel daya pada satu platform.
  • Kepala crimp 1.5 ton — gaya cukup untuk rentang terminal dan dapat ditentukan lebih tinggi untuk terminal khusus.
  • Inspeksi dalam proses — visi, kabel tidak ada, tekanan udara, pengumpulan kertas dan deteksi kekurangan terminal menghentikan siklus saat gangguan, dengan pemantauan gaya tarik dan tekanan tersedia sebagai opsi.
  • Penanganan limbah — penggulungan kertas sisa, pengumpulan scrap dan pemotongan pita terpasang, menjaga sel tetap bersih sepanjang shift.
  • Rangka berat — pada sekitar 1,100 kg dengan dasar 2200 × 1800 × 2200 mm, keselarasan bertahan selama kerja dua ujung berkesinambungan.

Spesifikasi Teknis

ModelJW-CK01 mesin crimp terminal dua ujung dan pemasang housing
LayarLayar sentuh LCD 15 inch
Sistem kontrolMCU
KeluaranSekitar 1,600–2,600 pcs/h pada kabel 100 mm
Ukuran kawat yang sesuaiAWG30–AWG16, dapat disesuaikan
Panjang pemrosesan90–900 mm, dapat disesuaikan untuk ukuran lebih panjang
Panjang kupas0.1–14 mm, dapat disetel
Akurasi potong±0.1 mm
Gaya crimp1.5 ton, dapat disesuaikan
Perangkat deteksiInspeksi visual, kabel tidak ada, tekanan udara, pengumpulan kertas, kekurangan terminal; pemantauan gaya tarik dan tekanan opsional
Peralatan eksternal standarDudukan pay-off tension 8 sumbu, konveyor produk jadi
Catu dayaAC 220 V, 50 Hz, dapat disesuaikan
DimensiP2200 × L1800 × T2200 mm
BeratSekitar 1,100 kg
Ruang instalasiP3200 × L4000 × T2200 mm

Aplikasi

  • Harness energi baru dengan konduktor sensor ukuran kecil
  • Pengkabelan peralatan rumah yang berujung pada housing
  • Kabel elektronik 3C yang diproduksi dalam volume tinggi
  • Rakitan konektor untuk sub-harness otomotif
  • Harness presisi yang memerlukan pemeriksaan visual dan gaya tarik

Mengapa Memilih Model Ini

Dengan 14 sumbu servo, antarmuka 15 inch dan paket deteksi lengkap, mesin menahan posisi housing jadi, bukan mengandalkan penilaian operator. Sebagai mesin pemroses harness otomatis, unit ini juga mengumpulkan scrap, menggulung kertas sisa dan memotong pita, sehingga sel tetap bersih sepanjang shift. Panjang pemrosesan lebih panjang, gaya crimp lebih tinggi dan terminal khusus dikutip sebagai kustomisasi pada dasar yang sama. Mesin crimp dan pemasang terminal dikirim langsung dari pabrik dengan gambar instalasi, dan kontrak penjualan menetapkan konfigurasi akhir sebelum pengiriman.
