Mesin Crimp dan Tin Terminal dengan Pemilin Dua Kawat JW-WTT
Mesin Crimp dan Tin Terminal dengan Pemilin Dua Kawat JW-WTT Thumb Mesin Crimp dan Tin Terminal dengan Pemilin Dua Kawat JW-WTT Thumb
Video Thumbnail

Mesin Crimp dan Tin Terminal dengan Pemilin Dua Kawat JW-WTT

📅 2026-05-08 👁️ 1,188
  • Model Produk: JW-WTT

  • Spesifikasi

    Fungsi Inti Memilin dua kawat, mengeriting terminal, menyolder kawat, memotong kawat, mengupas isolasi
    Kawat yang Cocok Kawat listrik UL/PVC/PE, kawat silikon, kawat tembaga multi-untai
    Rentang Diameter Kawat 0,5-2,5 mm²
    Jarak Pilinan 3-10 mm (dapat disetel)
    Panjang Solder 0,5-10 mm (dapat disetel)
    Rentang Panjang Kawat 50-1500 mm (dapat disetel)
    Efisiensi Produksi 800-1200 buah/jam
    Catu Daya AC220V / 50 Hz/60 Hz, 1,5 kW
    Persyaratan Tekanan Udara 0,5-0,7 MPa
    Dimensi Mesin P2200 × L1500 × T1650 mm
    Berat Bersih 680 kg
  • Minta Penawaran Sekarang

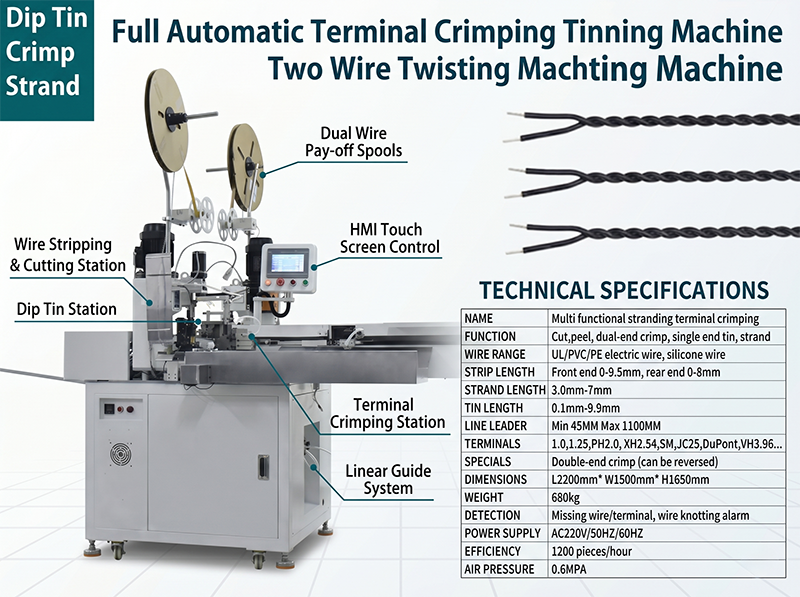

JW-WTT adalah mesin crimp dan tin terminal otomatis penuh yang juga memilin dua konduktor menjadi satu, sehingga kabel terpilin, terkrimp dan bertin dihasilkan tanpa dipindahkan antastasiun. Mesin memproses kabel UL, PVC, PE dan silikon 0.5–2.5 mm2 dengan konduktor tembaga multi-strand pada 800 sampai 1200 benda per jam. Bengkel harness yang memilin pasangan dengan tangan sebelum crimping memakainya untuk menghilangkan langkah manual tersebut dan variasi yang dibawanya.

Fitur Utama

  • Tiga fungsi, satu siklus — pemilinan, crimping dan tinning diurutkan otomatis, yang menyingkirkan ketidaksejajaran akibat pemindahan manual antarmeja.
  • Kontrol PLC penuh — pengumpanan, pemotongan, pengupasan, pemilinan, crimping, tinning dan pengeluaran berjalan dari resep layar sentuh tanpa intervensi manual.
  • Gerakan servo dan ball screw — posisi ditahan akurat, sehingga pitch pilin merata, gaya crimp reprodusibel dan ketebalan tin konsisten.
  • Jendela proses dapat disetel — pitch pilin 3–10 mm, panjang tinning 0.5–10 mm dan panjang kabel 50–1500 mm, semuanya disetel dari panel.
  • Cakupan material luas — terminal dan jenis kabel umum ditangani dengan mengganti perkakas dan parameter, bukan mesin.
  • Konstruksi mudah dirawat — komponen logam tahan aus dan korosi dipakai pada stasiun kerja, dengan tata letak yang memungkinkan akses cepat untuk perawatan harian.
  • Interlock keselamatan — perlindungan beban lebih, tombol darurat dan alarm kawat putus melindungi operator serta memangkas waktu henti tak terencana.

Spesifikasi Teknis

ModelJW-WTT
Fungsi intiPemilinan dua kawat, crimp terminal, tinning kawat, pemotongan, pengupasan isolasi
Kabel yang sesuaiKabel UL, PVC dan PE, kabel silikon, kawat tembaga multi-strand
Rentang diameter kabel0.5–2.5 mm2
Pitch pilin3–10 mm, dapat disetel
Panjang tinning0.5–10 mm, dapat disetel
Rentang panjang kabel50–1500 mm, dapat disetel
Keluaran800–1200 pcs/h
Catu dayaAC 220 V, 50/60 Hz, 1.5 kW
Tekanan udara0.5–0.7 MPa
DimensiP2200 × L1500 × T1650 mm
Berat bersih680 kg

Aplikasi

  • Kabel harness otomotif dengan pasangan terpilin ke satu terminal
  • Pengkabelan peralatan rumah yang memerlukan ujung terpilin bertin
  • Rakitan kabel peralatan elektronik dan komunikasi
  • Harness medis dan kontrol industri dengan bagian pitch halus
  • Kabel sensor dan sinyal bila dua konduktor berbagi satu terminasi

Mengapa Memilih Model Ini

Menggabungkan tiga proses dalam satu selubung menghilangkan dua langkah penanganan dan pengerjaan ulang akibat pilinan manual yang buruk. Sebagai mesin pemilin dua kawat, unit ini juga memotong dan mengupas, sehingga kabel mencapai stasiun crimp dalam keadaan siap. Platformnya konstruksi standar, sehingga perkakas untuk terminal baru cukup menjadi item waktu pengiriman singkat, bukan desain ulang mesin penuh. Teknisi pabrik mengutip berdasarkan gambar kabel dan terminal, dan dukungan jarak jauh mencakup penyetelan parameter pada mesin crimp tin pilin otomatis selama produksi pertama.

Mesin Crimping Terminal Otomatis Penuh, Mesin Pelilit Kawat Dua Kawat JW-WTT
